Авторизованный системный интегратор компания «Интегра Лайт» (Саратов) успешно завершила работы по проектированию, монтажу и пусконаладке системы инженерно-технического обеспечения (диспетчеризации) многофункционального торгового комплекса «Тау Галерея» в городе Саратове.
Новая АСДУ разработана с использованием российской SCADA TRACE MODE (AdAstra, Москва).
Основные задачи, решаемые системой диспетчеризации инженерных систем здания ТРЦ «Тау Галерея»:
- повышение надежности, безопасности и качества эксплуатации;
- обеспечение непрерывного мониторинга режимов работы инженерных систем здания ТРЦ Тау Галерея;
- обеспечение централизованного управления инженерными системами;
- предотвращение аварийных ситуаций;
- повышение оперативности принятия решений при возникновении аварийных ситуаций;
- сокращение эксплуатационных затрат на энергетические ресурсы;
- ведение оперативного и долговременного статистического учёта и анализа.
Для выполнения вышеперечисленных задач в система диспетчеризации (АСДУ) ТРЦ «Тау Галерея» обеспечивается:
- получение оперативной информации о состоянии контролируемых параметров оборудования;
- SMS оповещение о нештатных ситуациях в инженерных системах здания ТРЦ «Тау Галерея»;
- дистанционный контроль (управление работой инженерных систем);
- сбор, подготовку и представление схем, таблиц, графиков, текстовой и звуковой информации, позволяющих быстро оценить техническое состояние инженерных систем зднания ТРЦ;
- архивирование контролируемых параметров на сервере SCADA-системы TRACE MODE;
- документирование и регистрацию технологических процессов, аварий и времени реагирования диспетчера.
Централизованным мониторингом охвачены следующие системы и оборудование ТРЦ «Тау Галерея»:
- приточные установки;
- вытяжные установки;
- система холодоснабжения, включающую чиллеры, градирню и драйкуллеры;
- индивидуальный тепловой пункт (ИТП);
- система водоотведения и канализации (КНС);
- ГВС;
- система электроснабжения;
- система управления освещением МОП;
- система контроля загазованности паркинга;
- система контроля протечки воды;
- система контроля работы обогрева ливневых воронок;
- система контроля температуры в серверной;
- система контроля АВР ВРУ;
- приточно-вытяжные установки мультиплекса «Синема парк»;
- приточные установки мультиплекса «Синема парк»;
- индивидуальный теплосчётчик мультиплекса «Синема парк»;
- индивидуальные теплосчётчики гипермаркета «Ашан»;
- система контроля доступа в шкафы диспетчеризации;
- система контроля состояния ИБП шкафов диспетчеризации.
При проектировании системы диспетчеризации специалистами ООО «Интегра Лайт» были максимально использованы возможности инженерного оборудования.
В систему диспетчеризации было интегрировано следующее оборудование:
- 33 приточные установки с контроллерами Zentec 400;
- 9 приточно-вытяжных установок с контроллерами Pixel;
- 36 вытяжных установок, оснащённых частотным регулятором IDS-Drive серии Е;
- 3 чиллера YORK;
- 2 шкафа управления холодильной станции, оснащённые контроллерами Johnson Controls;
- 8 счётчиков электроэнергии Меркурий 230;
- 4 теплосчётчика МКТС;
- 2 теплосчётчика ТЭМ-106;
- теплосчётчик ТЭМ-104;
- счётчик импульсов "Пульсар";
- 2 терморегулятора ОВЕН ТРМ-212;
- КНС, оснащённая контроллером Grundfos;
- повысительные насосы Wilo Stratos;
- насосная станция Wilo SK-712w;

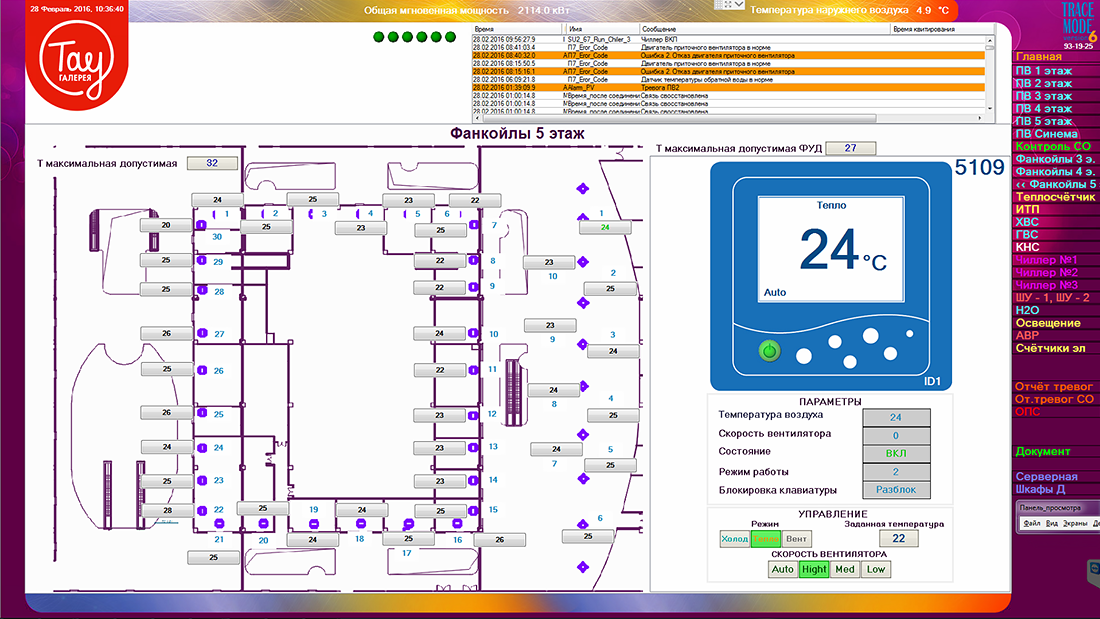

- фанкойлы, оснащённые термостатами Aerotek;
- модули ввода и вывода IPC DAS;
Система диспетчеризации инжененрных систем здания ТРЦ «Тау Галерея» имеет трёхуровневую структуру. На нижнем уровне АСДУ, контроллеры инженерного оборудования и исполнительные модули ввода и вывода. На среднем уровне установлены шесть контроллеров xPac AMD LX800 500МГц WES 2009 с установленным программным обеспечением Micro TRACE MODE 6 для Windows Embedded 1023 канала. Контроллеры обеспечивают сбор данных с модулей ввода-вывода и контроллеров инженерного оборудования, выполняют первичную обработку данных и обработку программ взаимодействия между взаимосвязанными инженерными системами и обеспечивают связь верхнего уровня с нижним. Этот тип контроллеров был выбран в связи с тем, что они обеспечивают «горячее» резервирование каналов обмена данными с сервером МРВ по сети Ethernet с помощью двух LAN-портов. В связи с этим были реализованы два независимых канала связи с верхним уровнем. Контроллеры xPac имеют на «борту» 3 порта RS-485, два порта RS-232 и позволяют дополнительно установить до 4-х портов RS-485 в каждый слот расширения, что повышает скорость обмена данными при большом количестве устройств RS-485, а так же подключать устройства с разными параметрами сети RS-485. Ещё одним плюсом данных контроллеров в связке с Micro TRACE MODE 6 является возможность удалённого обновления проекта по сети Ethernet и удалённое управление каналами с помощью инструмента «Шпион» среды разработки, что значительно облегчает процесс пусконаладки.
Верхний уровень АСДУ представляет собой сервер с установленной SCADA-системой Doc GSM МРВ+ 6 TRACE MODE® 6 для Windows на 8191 канал 3 шаблона документов.
Данный программный комплекс обеспечивает архивирование данных полученных от контроллеров xPac. Благодаря встроенной графической консоли обеспечивает диспетчера всей необходимой информацией, необходимой для оценки состояния параметров инженерных систем комплекса, HMI-интерфейс, а так же SMS-информирование заинтересованного инженерного состава в случае внештатных ситуаций. Так же scada позволяет создавать ежедневные и месячные документированные отчёты используя архивные данные.
Для инженера мультиплекса «Синема Парк» была установлена графическая консоль NetLink Light TRACE MODE 6. Консоль обеспечивает контроль работоспособности приточно-вытяжных установок, обеспечивающих микроклимат залов кинотеатра, и позволяет менять значение уставки заданной температуры в помещениях. Связь консоли с сервером МРВ организована с помощью сети Ethernet.
Система диспетчеризации оснащена источниками бесперебойного питания обеспечивающими работу сервера МРВ в течение 2-х часов и работу контроллеров и модулей ввода-вывода в течение суток.

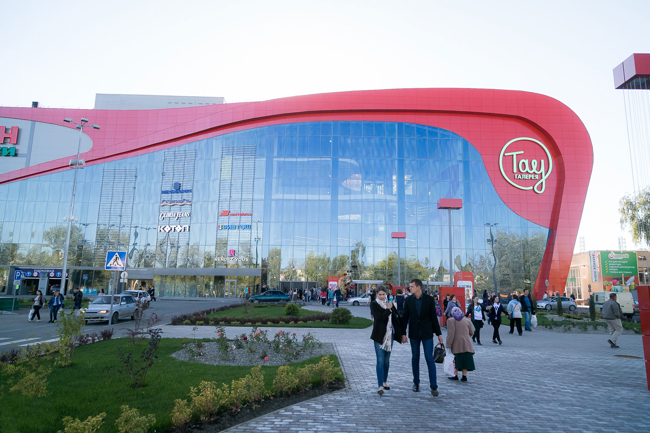

Параметры ТРЦ «Тау Галерея»:
- Суперрегиональный Торговый Развлекательный Центр
- Общая площадь 102 000 м²
- Торговая площадь 44 000 м²
- Этажность: 3
- Двухуровневый паркинг: 2 402 машиномест
- Гипермаркет «Ашан»: 8 500 м²
- Мультиплекс «Синема Парк»: 4 000 м²
Информация о внедрении
Дата:2021-04-07
Название системы:АСДУ инженерных систем здания ТРЦ "ТАУ Галерея"
Объект:Торговый центр "ТАУ Галерея"
Местоположение:Саратов
