Автоматизированная система диспетчерского контроля здания Филиала банка ТРАСТ на основе TRACE MODE

Компания «Интегра Лайт» (Саратов, Россия), авторизованный системный интегратор АдАстра Рисерч Груп, сдала в промышленную эксплуатацию автоматизированную систему диспетчерского контроля здания Филиала ОАО НБ «ТРАСТ» в городе Саратове.

Новая автоматизированная система диспетчерского контроля банка ТРАСТ Саратове работает под управлением российской SCADA-системы TRACE MODE 6 c использованием счетчиков электроэнергии Меркурий, контроллеров Legrand и ICP DAS.

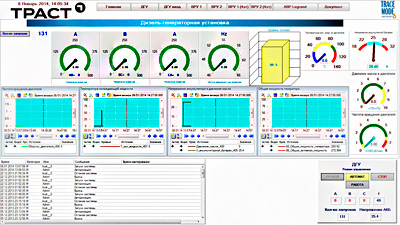

На АРМ диспетчера автоматизированной системы диспетчерского контроля здания банка Траст установлено программное обеспечение - монитор реального времени SCADA TRACE MODE 6 Док МРВ+ GSM  со встроенным сервером документирования, который позволяет:

• круглосуточно следить и управлять состоянием оборудования,
• контролировать аварийные ситуации,
• проводить анализ потребления ресурсов,
• архивировать параметры устройств и выводить отчёты за интересующий промежуток времени.

Автоматизированная система диспетчерского контроля здания банка Траст в Саратове под управлением SCADA TRACE MODE 6 управляет:

• 4-х вводно-распределительными устройствами с счетчиками электроэнергии "Меркурий-230";
• дизель-генераторной установкой.

Дизель-генераторная установка оснащена контроллером Deep Sea Electronics Model 5320 (США). На аппаратном уровне в системе также используются модули ввода ICP DAS i-7051D, контролирующие состояние автоматических выключателей и контакторов. Шкаф автоматического ввода резерва оборудован контроллерами Legrand 26194. Связь SCADA-системы TRACE MODE с оборудованием осуществляется с помощью платы PCI Express ICP DAS VEX-144i. Все устройства подключены к ПК с TRACE MODE через встроенные бесплатные драйверы.

Автоматизированная система диспетчерского контроля здания банка Траст в Саратове на основе SCADA TRACE 6 обеспечивает:

• контроль качества электроэнергии четырёх ВРУ;
• контроль параметров дизель-генераторной установки, качества вырабатываемой генератором электроэнергии и качества промышленной сети;
• контроль параметров сети на вводах АВР Legrand;
• контроль состояния автоматов и контакторов;
• SMS-оповещение персонала об аварийных и нештатных ситуациях, запуске и останове дизель-генераторной установки.

Функция SMS-оповещения, реализованная в SCADA TRACE MODE 6, позволяет не только информировать заинтересованных пользователей системы, но и получать SMS-сообщения с интересующими данными по SMS-запросу. Возможности SCADA TRACE MODE 6 позволяют обрабатывать SMS-сообщения пользователей системы и игнорировать SMS-сообщения со сторонних телефонных номеров, что обеспечивает дополнительную защиту от внешних несанкционированных воздействий на систему.

Всё оборудование автоматизированной системы диспетчерского контроля здания банка ТРАСТ в Саратове подключено к собственным источникам бесперебойного питания, что позволяет обеспечивать питанием систему при переключении вводов или подключении ДГУ при пропадании напряжения на всех вводах.

В будущем, благодаря возможности гибкого увеличения каналов монитора реального времени SCADA TRACE MODE, в автоматизированную систему диспетчерского контроля здания банка Траст планируется подключить существующие вентиляционные установки.
