SCADA TRACE MODE в АСУ ТП котельной Усть-каменогорских тепловых сетей

Специалисты компании "Айрон-Техник" (Усть-Каменогорск, Казахстан) применили SCADA-систему TRACE MODE для разработки операторского уровня АСУ ТП котельной №3 АО "Усть-Каменогорские сети".

АСУ ТП предназначена для автоматического управления котельной №3 в автономном режиме без участия дежурного персонала.

Котельная №3 г. Усть-Каменогорска введена в эксплуатацию c 1982 года и входит в состав АО «Усть-Каменогорские тепловые сети» как структурное подразделение. Котельная расположена на правом берегу р.Иртыш в п.Аблакетка г.Усть-Каменогорска. Основной вид деятельности предприятия – производство, распределение, передача тепловой энергии, эксплуатация и ремонт подъемных сооружений, а также котлов сосудов и трубопроводов, работающих под давлением.

Задачи АСУ ТП «Котельной №3»:

1. Автоматическое поддержание давления на напорном и подающем коллекторах, с помощью управления частотными преобразователями и электрическими клапанами.
2. Автоматическое управление задвижками для обеспечения необходимой последовательности включения/отключения насосов
3. Автоматическое регулирование гидравлического режима на три контура тепловой сети (пос. Аблакетка, пос. Промзона , мкр. Промбаза).
4. Мониторинг состояния технологического оборудования насосов, клапанов, деаэратора, задвижек и т.п. и выдача сигналов в ГЩУ.
5. Мониторинг технологических параметров: расход, давление и температура, температура в машзале, температура наружного воздуха.
6. Мониторинг давления и уровня воды в баке подпиточного деаэратора воды теплосети.
7. Учёт тепловой энергии на собственные и хозяйственные нужды.
8. Дистанционное управления с ГЩУ (возможность управления, изменения уставок).
9. Защита агрегатов от недопустимых режимов и/или условий эксплуатации.
10. Защиту системы теплоснабжения от повышенного давления и температуры воды, в случае возникновения опасности превышения этих параметров.

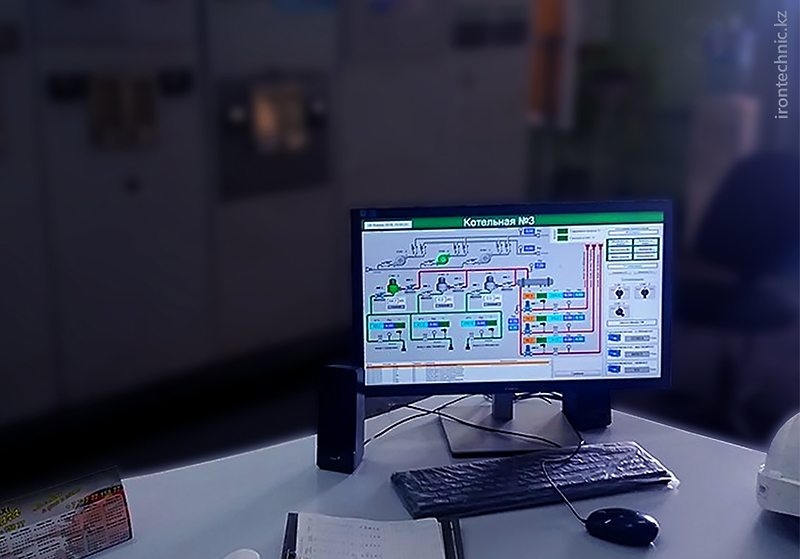

Операторский уровень системы автоматизации Котельной работает под управлением SCADA TRACE MODE и выполняет следующие функции:

1. Визуализацию, мониторинг и регистрацию всех параметров технологического процесса и передачу информации в режиме реального времени в ГЩУ;
2. Создание отчётов за выбранный временной интервал по всем технологическим параметрам (как дискретным, так и аналоговым);
3. Полную регистрацию действий диспетчера.
