В октябре 2011 г. компания  «Интегра Лайт» (Саратов) авторизованный системный интегратор AdAstrA Research Group, Ltd сдала в эксплуатацию систему автоматизированного диспетчерского контроля и управления (АСДУ) ТРЦ "ТРИУМФ МОЛЛ" - самого большого торгово-развлекательного центра г. Саратова.

АСДУ разработана и запущена под управлением российской SCADA-системы TRACE MODE 6 (Адастра, Москва).

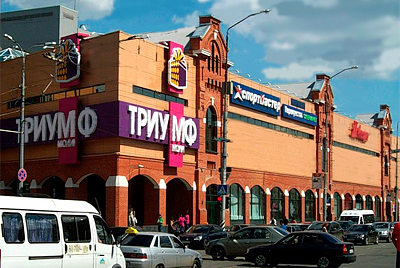

ТРЦ "ТРИУМФ МОЛЛ" имеет площадь 58 тысяч квадратных метров). В нем расположено около 100 магазинов, 9-ти зальный кинотеатр «Синема Парк», спортивный гипермаркет, кафе, рестораны, подземный паркинг на 500 мест.

Созданная ООО  «Интегра Лайт» на основе российской SCADA-системы TRACE MODE 6 автоматизированная система диспетчерского управления (АСДУ) ТРЦ "ТРИУМФ МОЛЛ", позволяет:

  • обеспечивать непрерывный мониторинг работы оборудования инженерных систем;
  • обеспечивать централизованное управление;
  • предотвращать аварийные ситуации;
  • повышать оперативность принятия решений при возникновении аварийных ситуаций;
  • повышать надежность, безопасность и качество эксплуатации;
  • сокращать эксплуатационные затраты на энергетические ресурсы;
  • вести оперативный и долговременный статистический учёта и анализ данных.

    Новая АСДУ ТРЦ "ТРИУМФ МОЛЛ" на базе SCADA TRACE MODE 6 контролирует все основные инженерные системы здания,  а именно:
  • 26 приточно-вытяжных установок Remak;
  • 4 чиллера Daikin;
  • насосную станцию холодоснабжения;
  • 2 энергоцентра;
  • индивидуальный тепловой пункт;
  • бойлерную на 20 тысяч литров горячей воды;
  • 28 ВРУ,  включающие в себя 58 счётчиков электроэнергии;
  • управление освещением общественных зон, паркинга и архитектурного освещения;
  • систему водоснабжения и канализации;
  • узлы учета ХВС и ГВС;
  • систему контроля превышения СО в паркинге;
  • система контроля протечки воды.

Для подключения оборудования к ПК АСДУ ТРЦ "ТРИУМФ МОЛЛ" было проложено более 8 километров кабелей. Подключено 3 тысячи каналов SCADA TRACE MODE. Вся система обеспечена бесперебойным питанием, позволяющим контролировать инженерные системы более 4-х часов при отключении внешнего питания.

Для управления инженерными системами и организации учета ресурсов ТРЦ "ТРИУМФ МОЛЛ" было использовано следующие контроллеры и счетчики:

  • ПЛК Siemens  с протоколом LonWork;
  • ПЛК Carel с протоколом Modbus;
  • Контроллеры ICP Das WinPAC с программным обеспечением Micro TRACE MODE 6 и протоколом INet;
  • Контроллеры Овен ПЛК 63 с протоколом ModBus;
  • Терморегуляторы Овен с протоколом Овен;
  • Платы удаленного ввода-вывода  ICP Das с протоколами  Dcon и Modbus TCP;
  • Счётчики импульсов «Пульсар» с протоколом Modbus;
  • Теплосчётчик ТЭМ-106 с протоколом ТЭМ;
  • Теплосчётчики Вис.Т с протоколом HidroLink;
  • Счётчики электроэнергии СЕ-301 с протоколом МЭК 61107-2001.

На верхнем уровне системы используется Монитор реального времени SCADA TRACE MODE 6 МРВ+ со встроенным сервером документирования на 4096 каналов (ДокМРВ+), который позволяет круглосуточно следить и управлять состоянием и режимами оборудования, контролировать аварийные ситуации, проводить анализ потребления ресурсов, архивировать параметры устройств и выводить отчёты за интересующий промежуток времени.

Внедрение новой АСДУ на базе SCADA TRACE MODE позволяет повысить надежность работы всех инженерных систем, а также экономить воду, тепло и электрическую энергию в здании ТРЦ "ТРИУМФ МОЛЛ".

Это не первый опыт внедрения компанией «Интегра Лайт» АСДУ на базе SCADA TRACE MODE в Саратове. До этого  «Интегра Лайт» с успехом применила эту SCADA-систему в АСДУ здания Системного оператора ЕЭС и в ряде других проектов.

Информация о внедрении

Дата:2011-10-21
Название системы:Система диспетчеризации инженерных систем здания ТРЦ "ТРИУМФ МОЛЛ"
Объект:ТРЦ "ТРИУМФ МОЛЛ", Саратов
Местоположение:Саратов
